离子交换树脂去除光刻胶中的钨酸根

光刻胶是半导体制造、微电子加工和光刻技术中的关键材料，用于将设计好的电路图案转移到硅片或其他基板上。以下是关于光刻胶的详细介绍：

1.基本概念

光刻胶是一种对光敏感的高分子材料，通过曝光（如紫外光、深紫外光、极紫外光或电子束）会发生化学性质变化（如溶解度改变），再经过显影步骤形成所需的微细图形。

2.按反应类型分类

正性光刻胶：曝光部分溶解于显影液，未曝光部分保留。分辨率高，常用于高精度图案（如半导体芯片）。

负性光刻胶：曝光部分交联固化不溶解，未曝光部分被显影液去除。附着力强，但分辨率较低，常用于封装、MEMS等领域。

3.主要成分

树脂：决定光刻胶的机械和化学稳定性（如酚醛树脂、丙烯酸酯类）。

光敏剂（PAC）：在曝光时发生反应，改变溶解度。

溶剂：保持液态便于涂覆（如丙二醇甲醚醋酸酯，PGMEA）。

添加剂：改善附着力、对比度或抗蚀性。

4.工艺流程

①涂胶：将光刻胶均匀旋涂在基板上。

②前烘：去除溶剂，固化胶膜。

③曝光：通过掩膜版或直写方式用光源照射。

④显影：用化学溶剂（如TMAH）溶解可溶部分。

⑤后烘：增强图形稳定性。

⑥刻蚀或离子注入：将图形转移到基板。

⑦去胶：去除残留光刻胶。

5.应用领域

半导体制造：CPU、存储器等集成电路的微细图形加工。

显示面板：LCD、OLED的像素图案制作。

MEMS/NEMS：微机电系统结构制造。

先进封装：晶圆级封装（WLP）、3D集成。

光子器件：光波导、光栅的制作。

在半导体制造和光刻工艺中，光刻胶中钨酸根（WO₄²⁻）的污染通常并非直接来自光刻胶本身，而是由前道或后道工艺的交叉污染引入。

使用离子交换树脂去除光刻胶中的钨酸根（WO₄²⁻） 是一种高效且选择性的方法，适用于湿法清洗或废液处理。以下是具体实施方案和注意事项：

1.操作流程

将树脂填充至玻璃柱，流速控制为5-10 BV/h（床体积/小时）。 光刻胶废液或清洗液（pH调至8-10，碱性更利于WO₄²⁻吸附）通过树脂柱。 穿透点监测：定期检测流出液的钨浓度（如用分光光度法测450 nm吸光度）。

2.关键参数优化

pH控制： 最佳吸附pH为 8-10（钨酸根以WO₄²⁻为主，避免聚合为多钨酸盐）。 若光刻胶液为酸性，需先用NaOH调节pH。

竞争离子干扰：溶液中若含SO₄²⁻、NO₃⁻ 等阴离子，会降低树脂对WO₄²⁻的选择性，需增加树脂量或预处理。

温度：室温（25℃）即可，升温至40-50℃可加快吸附动力学。

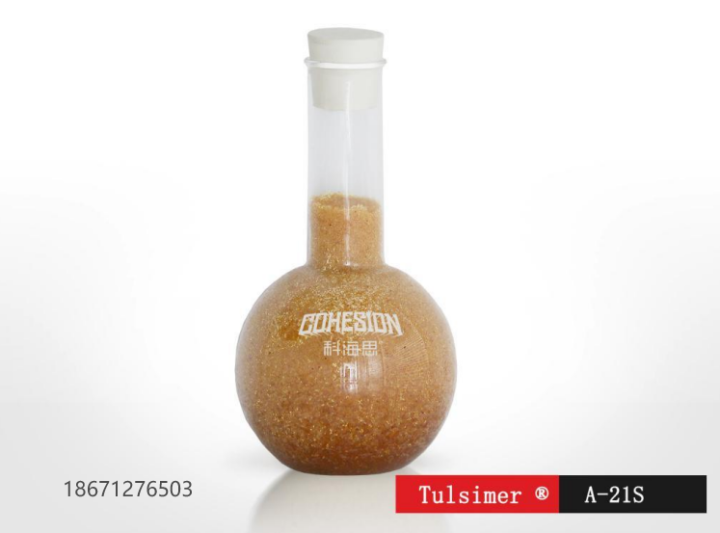

案例：钨酸根含量在50-100ppm，通过A-21S树脂，测试效果可以去除到1ppm以下。

离子交换树脂在去除钨酸根时展现了高选择性、低损伤、低成本的显著优势，尤其适合半导体行业对超净工艺的要求。通过合理选型与工艺设计，可成为解决光刻胶中金属污染问题的首选方案。
